Les chariots de transport de la série ECO-Skate® XL (NY) se distinguent par les caractéristiques suivantes:

  • Timon et barre de liaison
    Les chariots de transport de la série XL sont livrés de série avec un timon et des barres de liaison. Le timon dispose d’un œillet d’attelage et les barres de liaison robustes sont constituées d’un solide tube carré galvanisé. Des longueurs spéciales sont disponibles sur demande.
  • Palier individuel
    Le roulement individuel de chaque roulette sur les chariots de transport XL permet d’éviter le fléchissement de l’essieu en cas de surcharge momentanée.
  • Combinable
    La série XL peut être combinée entre elles ainsi qu’avec les chariots des séries XL (PU), BALANCE, DUO XL et ROTO XL. Ceux-ci disposent de la même hauteur de montage et la charge totale résulte de la somme des charges individuelles.
  • Roulettes en nylon de haute qualité
    De série sur tous les ECO-Skate® XL (NY). Elles sont fabriquées en matériau plein et ne sont pas moulées par injection. Elles sont donc d’une qualité particulièrement élevée et résistantes à l’usure. Les charges très élevées qui en résultent également ne peuvent pas être atteintes avec des roulettes en tubes de nylon traditionnels. Les galets en nylon HTS peuvent également être commandés séparément.

HTS propose des solutions spéciales adaptées aux besoins individuels de ses clients chaque fois que le programme de série ne convient pas pour des applications spécifiques.

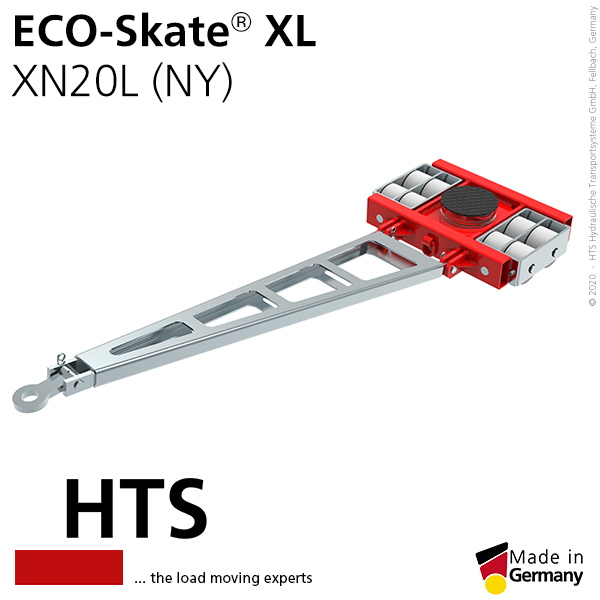

XN20L (NY)

Article Number
10.200.03.10
Max. Capacity
20000 kg
Wheels
8 pièce(s)
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diamètre
Ø 220 mm
Handle Length
1620 mm
Dimensions: Length x Width x Height
568 x 724 x 180 mm
Poids
127 kg

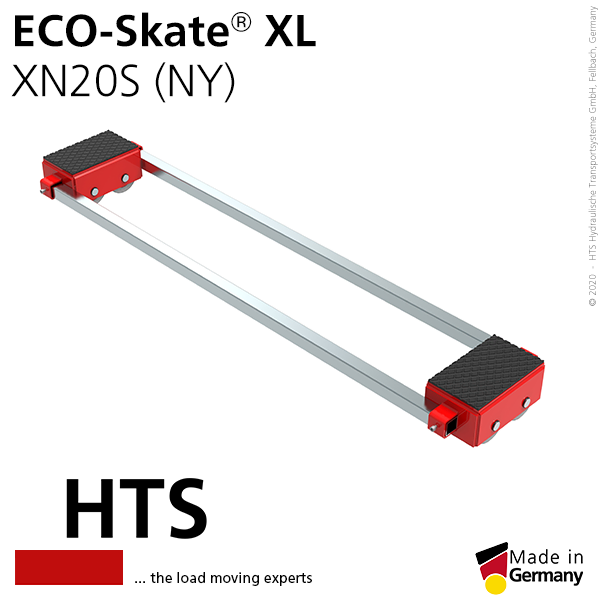

XN20S (NY)

Article Number
10.200.03.20
Load Areas x Max. Capacity
2 x 10000 kg
Wheels
2 x 4 pièce(s)
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Areas x (Length x Width)
2 x (318 x 188) mm
Adjustability
220 – 1940 mm
Dimensions: Length x Width x Height
456 x 216 x 180 mm
Poids
81 kg

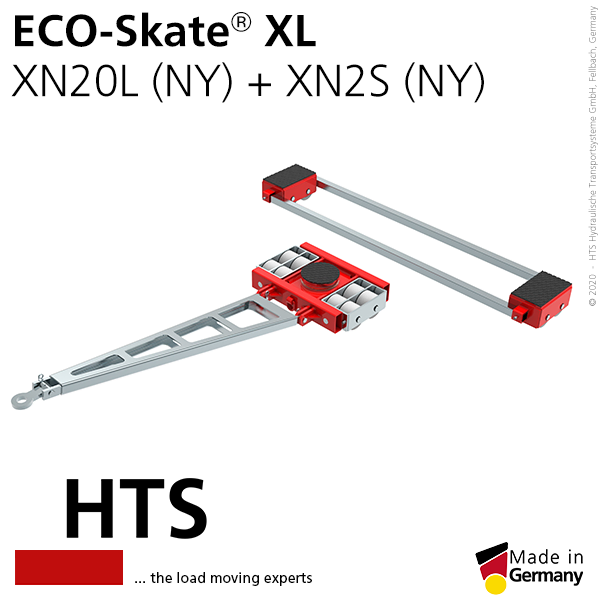

XN20L (NY) + XN20S (NY) Set

Max. Capacity
40000 kg

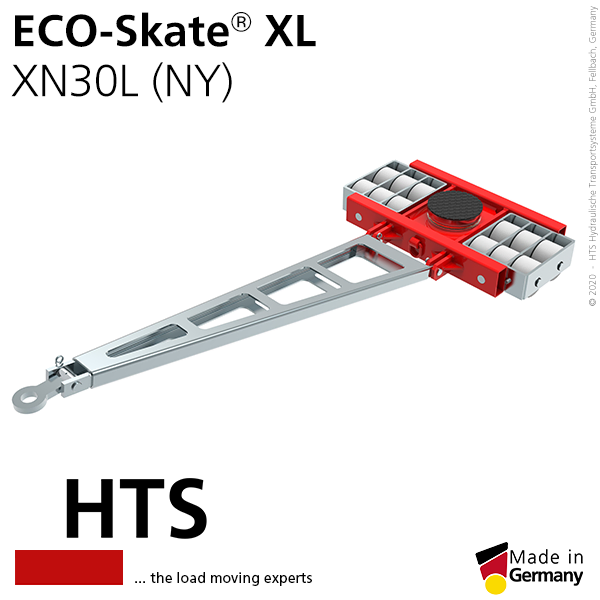

XN30L (NY)

Article Number
10.300.03.10
Max. Capacity
30000 kg
Wheels
12 pièce(s)
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diamètre
Ø 220 mm
Handle Length
1620 mm
Dimensions: Length x Width x Height
567 x 931 x 180 mm
Poids
149 kg

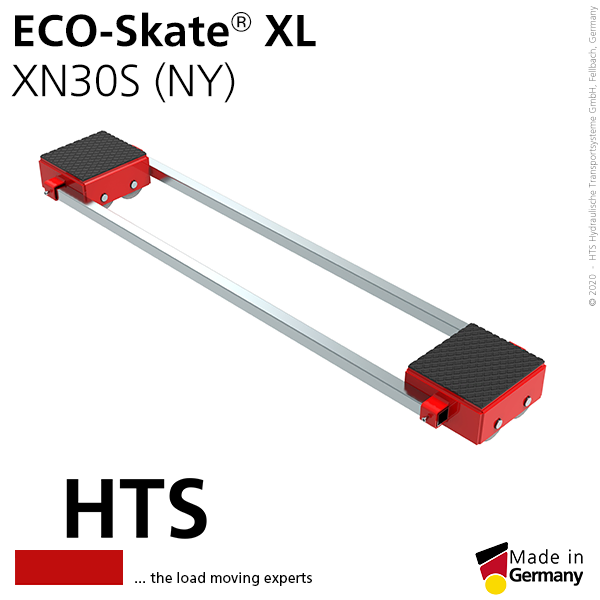

XN30S (NY)

Article Number
10.300.03.20
Load Areas x Max. Capacity
2 x 15000 kg
Wheels
2 x 6 pièce(s)
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Areas x (Length x Width)
2 x (318 x 285) mm
Adjustability
320 – 1940 mm
Dimensions: Length x Width x Height
456 x 313 x 180 mm
Poids
108 kg

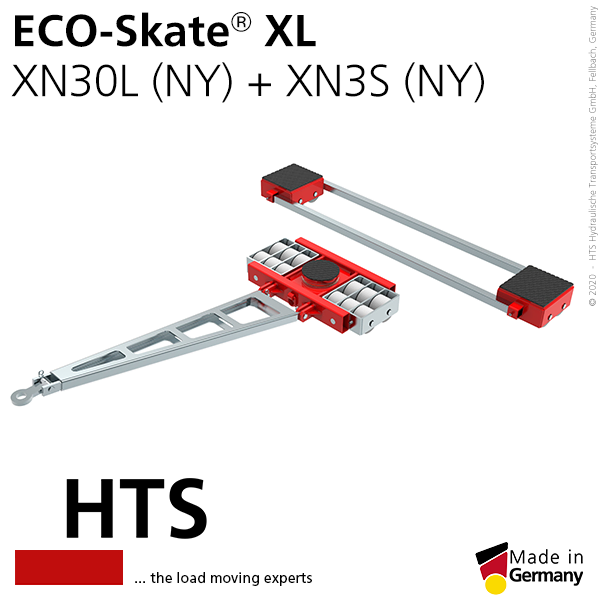

XN30L (NY) + XN30S (NY) Set

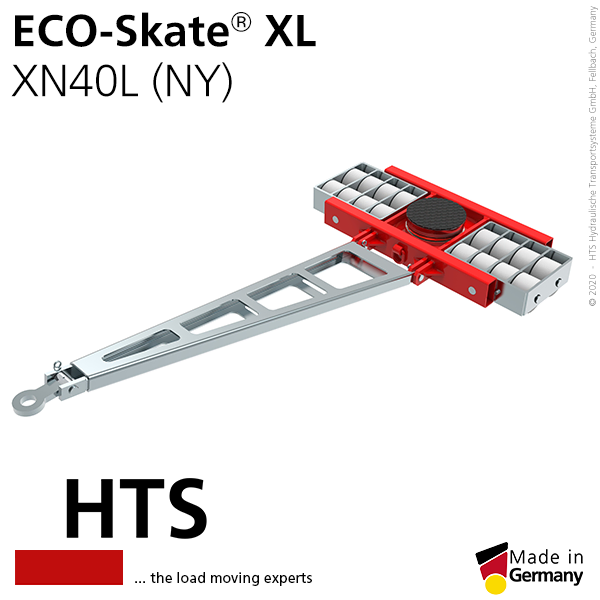

XN40L (NY)

Article Number
10.400.03.10
Max. Capacity
40000 kg
Wheels
16 pièce(s)
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diamètre
Ø 250 mm
Handle Length
1620 mm
Dimensions: Length x Width x Height
567 x 1138 x 180 mm
Poids
182 kg

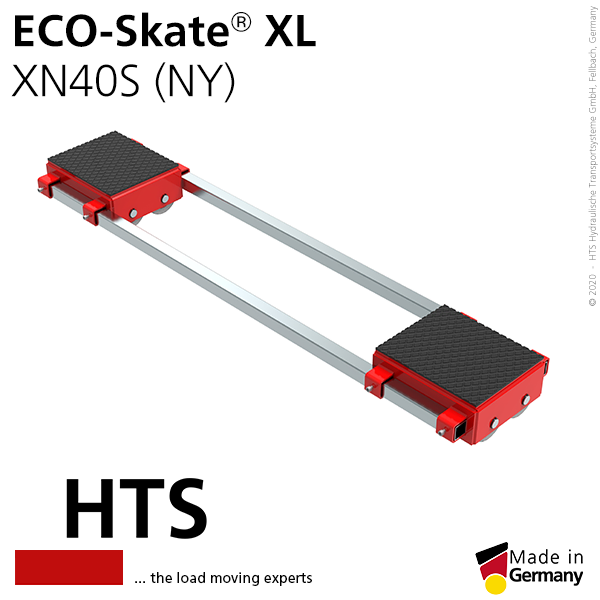

XN40S (NY)

Article Number
10.400.03.20
Load Areas x Max. Capacity
2 x 20000 kg
Wheels
2 x 8 pièce(s)
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Areas x (Length x Width)
2 x (318 x 382) mm
Adjustability
420 – 1660 mm
Dimensions: Length x Width x Height
456 x 410 x 180 mm
Poids
135 kg

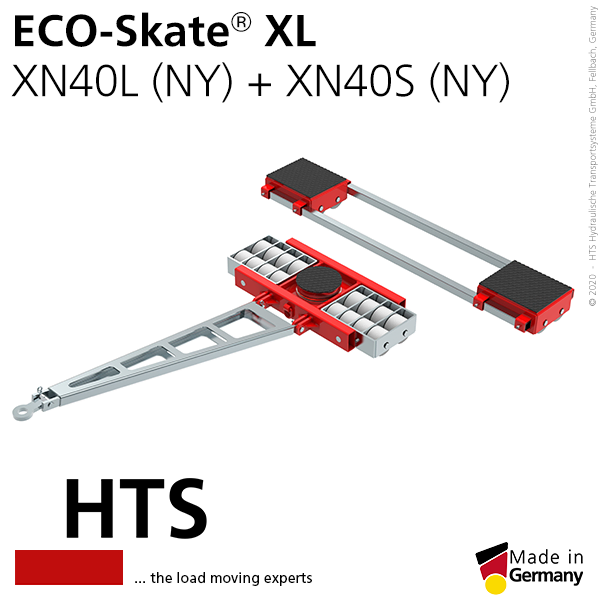

XN40L (NY) + XN40S (NY) Set

Max. Capacity
80000 kg

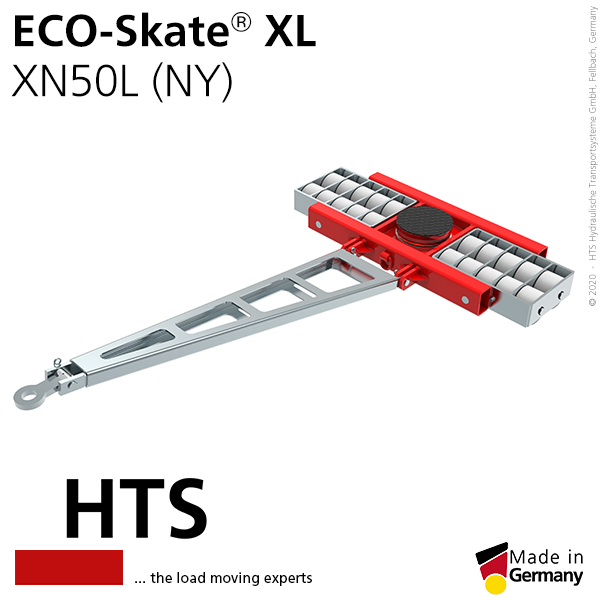

XN50L (NY)

Article Number
10.500.03.10
Max. Capacity
50000 kg
Wheels
20 pièce(s)
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diamètre
Ø 250 mm
Handle Length
1620 mm
Dimensions: Length x Width x Height
607 x 1335 x 180 mm
Poids
214 kg

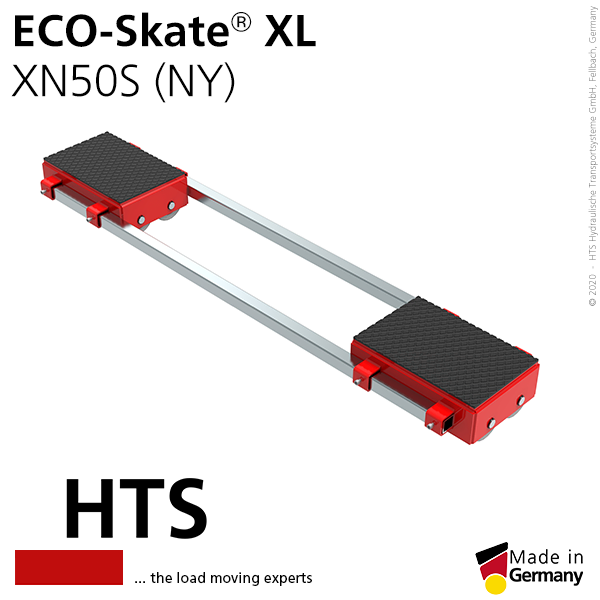

XN50S (NY)

Article Number
10.500.03.20
Load Areas x Max. Capacity
2 x 25000 kg
Wheels
2 x 10 pièce(s)
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Areas x (Length x Width)
2 x (318 x 480) mm
Adjustability
550 – 1650 mm
Dimensions: Length x Width x Height
456 x 507 x 180 mm
Poids
174 kg

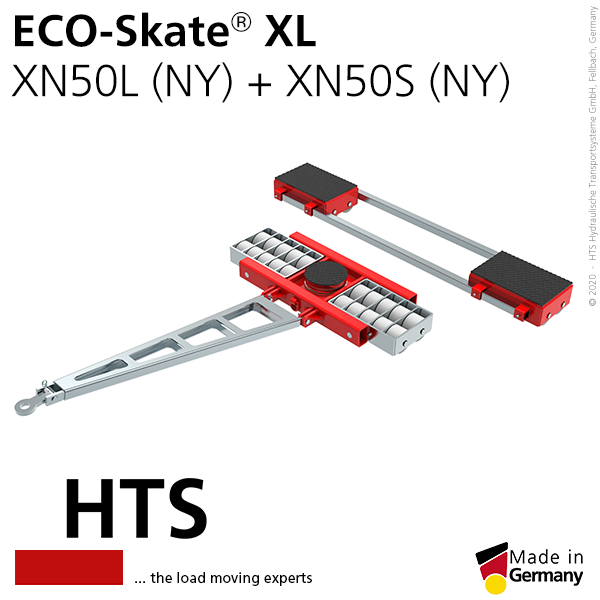

XN50L (NY) + XN50S (NY) Set

Max. Capacity
100000 kg
